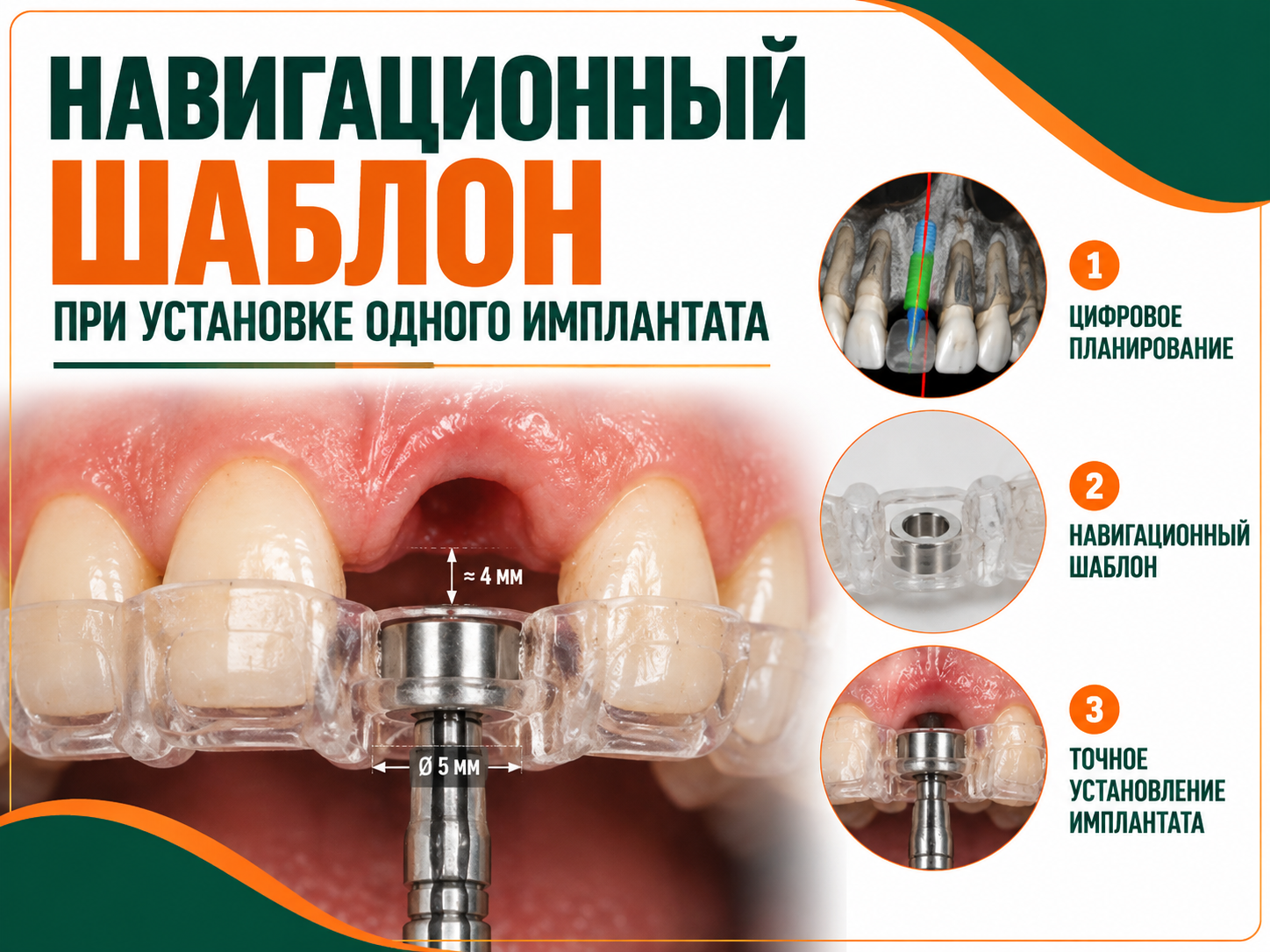

Навигационный хирургический шаблон при установке одного имплантата: зачем он нужен?

Может показаться, что навигационный хирургический шаблон нужен только при установке нескольких имплантатов или полном восстановлении зубного ряда. Если отсутствует всего один зуб, операция выглядит значительно проще: нужно установить только один имплантат.

Однако именно при одиночной имплантации положение имплантата должно быть очень точно согласовано с будущей коронкой, соседними зубами, объёмом костной ткани и анатомическими структурами.

Ошибка даже в несколько градусов или миллиметров может изменить условия последующего протезирования.

Поэтому в определённых клинических ситуациях цифровое планирование и изготовление индивидуального хирургического шаблона позволяют перенести заранее рассчитанное положение имплантата из виртуального плана непосредственно в полость рта.

При этом хирургический шаблон необходим не при каждой установке одного имплантата. Решение о его применении принимается после диагностики и оценки сложности конкретного случая.

В клинике Дентал Мир имплантация планируется от положения будущего зуба: сначала определяется оптимальная форма и расположение коронки, а затем — положение имплантата, которое позволит рационально эту коронку изготовить.

Что такое навигационный хирургический шаблон

Хирургический шаблон для имплантации — это индивидуально изготовленная направляющая конструкция, которая помогает врачу перенести предварительно рассчитанное положение имплантата из цифрового плана в клиническую ситуацию.

Для планирования могут использоваться:

КЛКТ + внутриротовое 3D-сканирование + цифровая модель будущего зуба.

КЛКТ показывает костную ткань и важные анатомические структуры.

Внутриротовое сканирование позволяет получить цифровую модель зубов и мягких тканей.

После совмещения этих данных врач может одновременно видеть:

• положение соседних зубов;
• объём доступной костной ткани;
• предполагаемое положение будущей коронки;
• направление имплантата;
• глубину его установки;
• расстояние до важных анатомических структур.

После утверждения виртуального плана изготавливается хирургический шаблон.

Таким образом, шаблон не определяет план лечения самостоятельно. Он служит инструментом переноса уже созданного хирургического и ортопедического плана в полость рта.

Почему точность важна даже при установке одного имплантата

При одиночной имплантации необходимо восстановить конкретный отсутствующий зуб между существующими анатомическими структурами.

Пространство для манёвра может быть небольшим.

Имплантат необходимо расположить с учётом:

• соседних корней;
• ширины и высоты костной ткани;
• положения соседних зубов;
• будущей коронки;
• толщины мягких тканей;
• окклюзионных взаимоотношений;
• анатомических ограничений.

Поэтому задача состоит не просто в том, чтобы «имплантат находился внутри кости».

Он должен располагаться в таком трёхмерном положении, которое позволяет создать биологически и ортопедически рациональную конструкцию.

Главный принцип: сначала будущий зуб, потом имплантат

Современное планирование имплантации строится вокруг будущего ортопедического результата.

Это часто называют prosthetically driven implant placement — ортопедически ориентированным позиционированием имплантата.

Логика выглядит следующим образом:

будущий зуб → будущая коронка → оптимальное положение имплантата → оценка костной ткани → хирургический план.

А не наоборот:

сначала поставить имплантат туда, где есть кость → затем пытаться изготовить на нём коронку.

Разница принципиальна.

Имплантат является опорой будущей ортопедической конструкции, поэтому его положение желательно определять с учётом конечного результата ещё до хирургического вмешательства.

Как неправильное положение имплантата может осложнить протезирование

После остеоинтеграции положение имплантата изменить уже невозможно без дополнительного хирургического вмешательства.

Поэтому ошибки позиционирования приходится компенсировать на ортопедическом этапе.

Слишком вестибулярное положение

Если имплантат установлен чрезмерно в сторону щеки или губы, могут возникнуть сложности с:

• формой коронки;
• профилем выхода;
• толщиной мягких тканей;
• эстетикой;
• гигиеной.

Особенно критично это в переднем отделе.

Слишком оральное положение

При чрезмерном смещении в язычную или нёбную сторону коронка может потребовать нерациональной формы для соединения с имплантатом.

Неправильный наклон

Ось имплантата влияет на положение ортопедического соединения и винтового канала.

При винтовой фиксации коронки желательно заранее учитывать, где будет выходить винтовой канал.

Неудачное направление имплантата может осложнить конструкцию будущей реставрации.

Неправильная глубина

Апикокорональное положение имплантата также влияет на ортопедические и биологические условия.

Поэтому при планировании необходимо контролировать не только направление имплантата сверху, но его положение во всех трёх плоскостях пространства.

Почему нельзя ориентироваться только на объём кости

КЛКТ позволяет врачу увидеть, где имеется костная ткань.

Но участок с наибольшим количеством кости не обязательно совпадает с оптимальным положением будущего имплантата.

Представим, что хирург ориентируется только на доступную кость.

Имплантат может оказаться хирургически установленным в пределах костного контура, но его ось не будет соответствовать будущей коронке.

В результате ортопед вынужден компенсировать положение имплантата формой реставрации.

Поэтому цифровое планирование позволяет решить две задачи одновременно:

найти безопасное положение имплантата в костной ткани

и

согласовать его с оптимальным положением будущего зуба.

Как создаётся хирургический шаблон для одного имплантата

Процесс обычно состоит из нескольких этапов.

1. Клиническое обследование

Врач оценивает область отсутствующего зуба, соседние зубы, состояние мягких тканей, пространство для будущей коронки и окклюзионные условия.

2. КЛКТ

Конусно-лучевая компьютерная томография позволяет получить трёхмерную информацию о костной ткани и окружающих анатомических структурах.

В зависимости от локализации оцениваются, например:

• соседние корни;
• нижнечелюстной канал;
• подбородочное отверстие;
• полость носа;
• верхнечелюстная пазуха;
• другие анатомические ориентиры.

3. Внутриротовое 3D-сканирование

Цифровой скан фиксирует поверхность зубов и мягких тканей.

В результате врач получает точную цифровую модель зубного ряда.

4. Совмещение КЛКТ и цифровой модели

Данные объединяются в программном обеспечении.

Теперь можно анализировать одновременно кость и будущую ортопедическую конструкцию.

5. Проектирование будущей коронки

Определяется предполагаемое положение отсутствующего зуба.

Оцениваются:

• размеры коронки;
• положение относительно соседних зубов;
• контактные пункты;
• окклюзионные взаимоотношения;
• предполагаемый профиль будущей реставрации.

6. Виртуальное позиционирование имплантата

После этого врач определяет:

• диаметр имплантата;
• длину;
• направление;
• глубину;
• положение относительно соседних структур.

Получается цифровой хирургический план.

7. Проектирование хирургического шаблона

На основании утверждённого положения имплантата создаётся индивидуальный шаблон.

Он фиксируется на зубах или других опорных структурах и содержит направляющую систему для хирургического инструментария.

8. Изготовление шаблона

Конструкция может быть изготовлена цифровым методом, например с применением 3D-печати.

Перед операцией врач проверяет соответствие и стабильность посадки шаблона.

Что контролирует хирургический шаблон

В зависимости от выбранной навигационной системы и хирургического протокола шаблон может помогать контролировать:

• точку входа;
• направление сверления;
• угол установки;
• глубину подготовки ложа;
• положение имплантата.

Однако возможности конкретного шаблона зависят от используемой системы.

Существуют различные варианты навигационной хирургии — от шаблонов, направляющих отдельные этапы сверления, до протоколов полностью навигационной установки имплантата.

Шаблон не делает операцию абсолютно точной

Это важный момент.

Навигационная имплантация не означает, что реальное положение имплантата будет математически полностью совпадать с виртуальным.

На каждом этапе возможны небольшие отклонения:

КЛКТ → сканирование → совмещение данных → проектирование → изготовление шаблона → посадка шаблона → хирургические инструменты → установка имплантата.

Погрешности отдельных этапов могут суммироваться.

Поэтому хирургический шаблон следует рассматривать как инструмент повышения воспроизводимости запланированного положения, а не как гарантию абсолютной точности.

Клинический контроль врача остаётся необходимым.

Что показывают исследования навигационной имплантации

Исследования компьютерно-направляемой имплантации показывают, что хирургические шаблоны позволяют достаточно точно переносить виртуально запланированное положение имплантата в клиническую ситуацию.

При этом между планируемым и фактическим положением всё равно существуют линейные и угловые отклонения.

На точность могут влиять:

• качество исходных данных;
• точность совмещения КЛКТ и цифрового скана;
• тип опоры шаблона;
• стабильность его фиксации;
• длина направляющей;
• хирургический протокол;
• особенности используемой системы;
• доступ в области операции;
• опыт врача.

Поэтому при цифровом планировании необходимо сохранять безопасные расстояния до критически важных анатомических структур и учитывать возможную погрешность системы.

Когда шаблон особенно полезен для одного имплантата

Навигационный хирургический шаблон может иметь особую ценность в нескольких ситуациях.

Имплантация переднего зуба

В эстетически значимой зоне положение имплантата существенно влияет на возможность создать естественную коронку и гармоничный профиль мягких тканей.

Даже небольшое отклонение может усложнить последующее протезирование.

Ограниченное пространство между соседними зубами

Если дефект узкий, необходимо точно учитывать положение корней соседних зубов.

Небольшой объём костной ткани

Когда доступный костный объём ограничен, предварительное трёхмерное планирование помогает определить рациональное положение имплантата.

Близость анатомических структур

Точность особенно важна при расположении рядом с анатомическими структурами, которые необходимо учитывать при хирургическом планировании.

Планирование винтовой коронки

Если планируется винтовая фиксация, направление имплантата желательно согласовать с предполагаемым положением винтового канала.

Сложная ортопедическая ситуация

Если положение соседних зубов, прикус или пространство для коронки требуют высокой точности, навигационное планирование помогает перенести ортопедически ориентированный план на хирургический этап.

Особенно важен шаблон при имплантации переднего зуба

Передний отдел является одной из наиболее требовательных зон.

Здесь результат оценивается не только по факту интеграции имплантата.

Важны:

• положение края десны;
• межзубные сосочки;
• объём мягких тканей;
• симметрия с соседним зубом;
• форма коронки;
• положение винтового канала;
• естественность улыбки.

Поэтому имплантат должен располагаться не просто там, где имеется кость, а в ортопедически и биологически обоснованной позиции.

Цифровое планирование будущей коронки до операции особенно ценно именно в таких случаях.

Можно ли установить один имплантат без хирургического шаблона

Да.

Установка одиночного имплантата без шаблона остаётся стандартным вариантом во многих клинических ситуациях.

Если:

• анатомические условия благоприятны;
• костной ткани достаточно;
• хирург имеет хороший визуальный и инструментальный контроль;
• соседние структуры находятся на безопасном расстоянии;
• ортопедическое положение легко воспроизводимо,

свободная установка имплантата может быть клинически обоснованной.

Поэтому утверждать, что каждый одиночный имплантат обязательно должен устанавливаться по шаблону, неправильно.

Главный вопрос — какую дополнительную клиническую ценность навигация даёт конкретному пациенту.

Хирургический шаблон или опыт хирурга — что важнее

Такое противопоставление некорректно.

Хирургический шаблон не заменяет врача.

Именно специалист:

• определяет показания к имплантации;
• анализирует КЛКТ;
• выбирает положение имплантата;
• проектирует хирургический план;
• оценивает мягкие ткани;
• контролирует операцию;
• принимает решения при изменении клинической ситуации.

Шаблон лишь помогает точнее воспроизвести заранее разработанный план.

Поэтому оптимальная формула:

диагностика + грамотное ортопедическое планирование + хирургический опыт + цифровые технологии.

Нужен ли шаблон, если отсутствует только один зуб

Количество устанавливаемых имплантатов само по себе не определяет необходимость навигации.

Иногда при установке нескольких имплантатов анатомические условия достаточно простые.

А иногда один имплантат между двумя зубами в эстетической зоне требует чрезвычайно точного позиционирования.

Поэтому вопрос:

«Зачем делать шаблон ради одного имплантата?»

правильнее заменить на:

«Насколько критично положение этого конкретного имплантата для будущей коронки и окружающих тканей?»

Если допустимое пространство невелико, цифровое планирование и хирургический шаблон могут быть особенно полезны.

Навигационная имплантация одного зуба в Дентал Мир

В клинике Дентал Мир цифровое планирование имплантации рассматривается как единый хирургический и ортопедический процесс.

При наличии показаний рабочий процесс может включать:

КЛКТ → внутриротовое 3D-сканирование → совмещение цифровых данных → проектирование будущего зуба → виртуальное позиционирование имплантата → проектирование хирургического шаблона → изготовление шаблона → установка имплантата → цифровое протезирование.

Основной принцип заключается в том, что положение имплантата определяется не только доступным объёмом костной ткани, но и будущей ортопедической конструкцией.

Даже когда необходимо восстановить всего один зуб, важно заранее понимать, где должен находиться будущий зуб и какое положение имплантата позволит его рационально восстановить.

Хирургический шаблон требуется не во всех случаях. Но когда точность позиционирования имеет повышенное значение, он позволяет перенести цифровой план в клиническую ситуацию более контролируемым и воспроизводимым способом.

Цель навигационной имплантации — не просто установить имплантат по шаблону, а установить его в положении, заранее спланированном для будущего функционального и эстетического зуба.
